江苏大华激光切割机样本全集Word格式产品为0元购产品,注册会员后,即可免费购买下载0元购产品,在订单详细信息中点击下载链接,下载该文件!

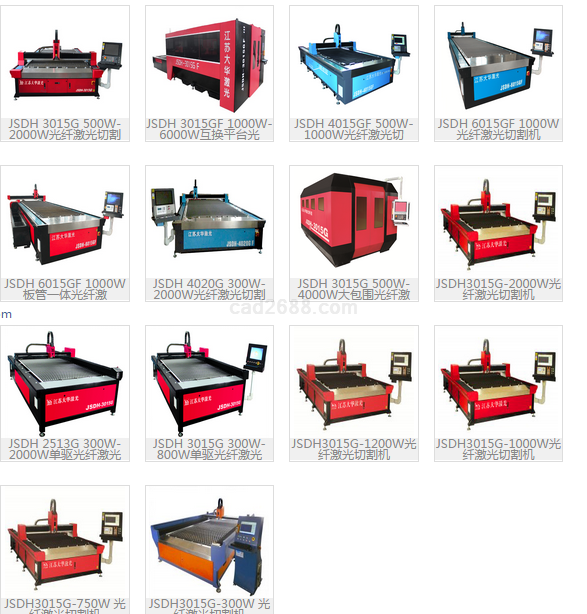

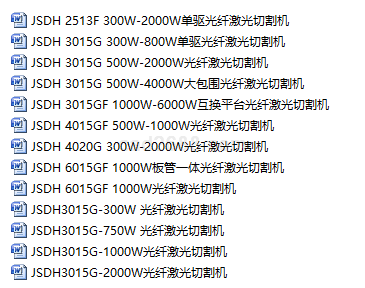

江苏大华激光切割机样本全集Word格式部分内容如下:

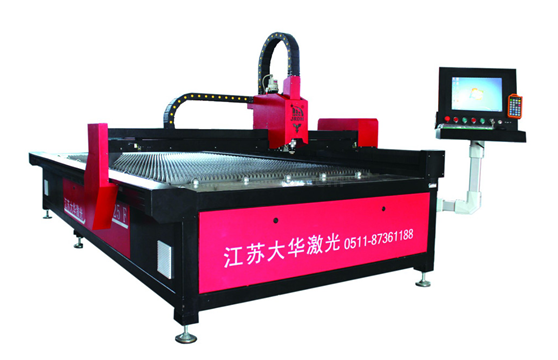

JSDH 2513F 300W-2000W单驱光纤激光切割机:


300W~800W
FIBER LASER CUTTING MACHINE
光纤激光切割机
JSDH-2513F

应用材料/Applicable materials:
碳钢板(O2)0.5mm~10mm,不锈钢(N2)0.5~3mm金属板材
Thin carbon steel0.5~3mm, stainless0.5~1.5 and other kinds of metal sheets

针对金属薄板用户研发,价廉物美。机器每天24小时稳定工作,可配置300W~800W激光器,适用于中低端客户。
R&D for the customers in the field of thin metal sheet ,good price and good quality .This machine can continuously work for 24 hours everyday  and work stable .Laser power 300-800W available ,suitable for normal customers


JSDH-2513F
性能技术参数

加工幅面           2500mmX1300mm
Processing Area
正常运行速度           36m/min
Cutting Speed
加速度           0.2G
Accelerated speed
X/Y
定位精度          ±0.1mm/m
X/Y Positioning Accuracy
X/Y
重复定位精度          ±0.01mm
X/Y Repeated Positioning Accuracy
工作电压          220V±10% 50Hz
Power supply
激光器功率          300W~800W
Laser power
设备总功率          <8KVA
Machine gross power
整机重量          1800KG
Whole machine weight
传动方式          龙门中驱
Transmission          Gantry middle driving

Ø
采用日本安川伺服电机,台湾YYC齿轮齿条,电气法国施耐德,气路意大利康茂盛。
Ø Adopts Japan Yaskawa servo motor ,Taiwan YYC gear and rack ,machine tool electrical is French Schneider ,Gas path is Italy Camozzi

Ø 600
℃高温热处理,24小时随炉冷却,德国龙门铣精加工,精密焊接,保障20年不变形。
Ø 600
℃ heat treatment,24 hours cooling in the oven,Germany 8-meter milling machine processing ,Precise Co2 protection welding,ensuring 20 years’ working without deformation;

Ø
导轨安装调试采用精密准直仪测试,精度0.01mm;
Ø Precise collimator used for guide rail assembling and debugging,precision is up to 0.01mm;

Ø
适用于高速切割
Ø Suitable for high speed cutting
